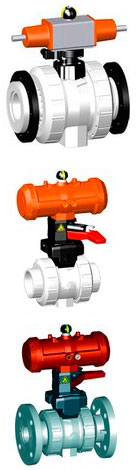

Шаровый кран pvdf тип 230–235 с пневмоприводом
Производитель
Georg Fischer (+GF+)
Серия
sygef Standard (pvdf), sygef Plus (pvdf-hp)
Материал корпуса
поливинилиденфторид (pvdf)
Материал шара
поливинилиденфторид (pvdf)
Материал втулок
pvdf
Кольцевое уплотнение
fkm
Уплотнение шара
ptfe
Рабочее давление
pn 10
Диаметр d (мм)
16, 20, 25, 32, 40, 50, 63, 75, 90, 110
Диаметр резьбы (дюйм)
⅜", ½", ¾", 1", 1 ¼", 1 ½", 2", 2 ½", 3", 4"
Электропривод
Тип PA11, PA21, PA30, PA40 Georg Fischer
Методы соединения
раструбный, патрубковый, фланцевый
Шаровый кран pvdf (поливинилиденфторид) с пневмоприводом тип 231-235 sygef Standard (pvdf); sygef Plus (pvdf-hp) — это кран для запирания трубопровода с помощью пневмопривода. Данный кран шаровый pvdf с пневмоприводом является промышленным краном. Время срабатывания пневмопривода 1-2 сек / 90°.
- Шаровые краны пвдф с пневмоприводом Georg Fischer делятся на следущие типы:
-
- Шаровый кран pvdf с пневмоприводом под раструбную сварку;
- Шаровый кран pvdf с пневмоприводом под стыковую сварку;
- Шаровый кран pvdf с пневмоприводом под фланцевое соединение.
- Шаровый кран pvdf с пневмоприводом тип 235 — это краны шаровые с пневмоприводом под фланцевое соединение JIS стандарта.
- По типу запирания шаровые краны пвдф GF различают:
-
- Шаровый кран pvdf с пневмоприводом нормально закрытый FC
- Шаровый кран pvdf с пневмоприводом нормально открытый FO
- Шаровый кран pvdf с пневмоприводом двойного действия DA
Все шаровые краны pvdf GF с пневмоприводом могут дополнительно оснащаться механизмом с возможностью ручного управления.
Шаровые краны pvdf с пневмоприводом Georg Fischer sygef Standard (pvdf); sygef Plus (pvdf-hp) изготавливаются в следующих размерах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм , 75 мм, 90 мм, 110 мм.
